1.   墙面触摸零火线开关

1.1. 产品介绍

墙面触摸开关是一种用于通过触摸面板控制照明器具开关的设备。在配套智慧家居网关主机连接物联网后，也可以通过移动app来控制照明器具开关。

1.2. 规格参数

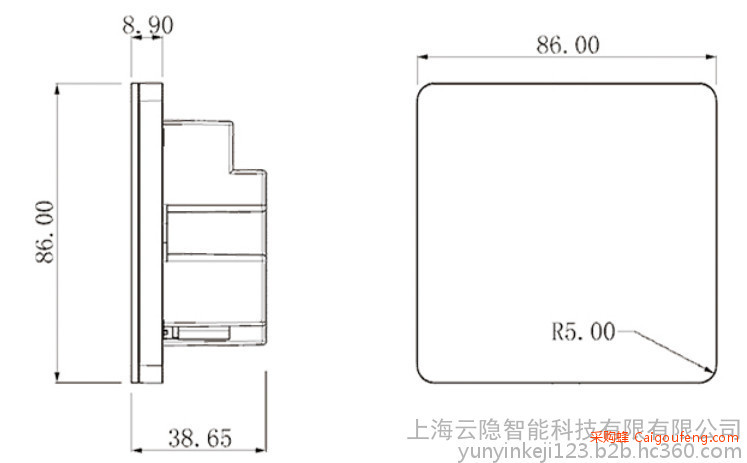

尺寸:如下图所示。（单位：mm）

1.3. 包装清单

墙面触摸开关        一个

安装螺丝钉              两个

产品说明书              一份

1.4. 安装说明

在断电的条件下，按照触摸开关后盖标注接线，如下图丝印依次为 N（零线）、L（火线）、灯1、灯2、灯3。

 注意事项：强电危险，非专业人员请勿操作。专业人员需要在断电状态下连接电线

1.5. 使用说明

1、加网

墙面触摸开关需要配合多功能网关一起使用。一路、两路、三路墙面触摸开关：点击触摸开关任意按键，持续5s，中间的LED以0.5s间隔闪烁，进入加网模式。

2、复位

点击开关任意按键，持续5s，中间的触摸LED快闪3下，设备即复位。

3、本产品需配合云隐科技有限公司的app使用。

请根据具体的使用场景，下载对应的app进行使用。请咨询代理商或者云隐科技有限公司客服下载app，并了解使用方法。

1.6. 安装说明

1、取下面板

用小一子螺丝刀分别插入设备下方的卡槽中，轻轻转动螺丝刀，听到轻微的“咔嗒”声、用手取下设备面板，注意小心跌落，面板为玻璃材料。

2、接线安装

在断电的条件下，按照触摸开关后盖标注接线，如下图丝印依次为 N（零线）、L（火线）、灯1、灯2、灯3。

注意事项：强电危险，非专业人员请勿操作。专业人员需要在断电状态下连接电线。

3、固定设备

接线完成后，将设备装在暗盒里，建议使用标准底盒；

         用螺丝刀固定螺丝；

         设备通电后，参照快速配置设备；

         盖上面板，完成产品安装。

1.7. 保修说明

本产品自售出之日起三年时间内保修。保修产品请联系云隐科技有限公司客服邮寄到**维修中心进行处理。
