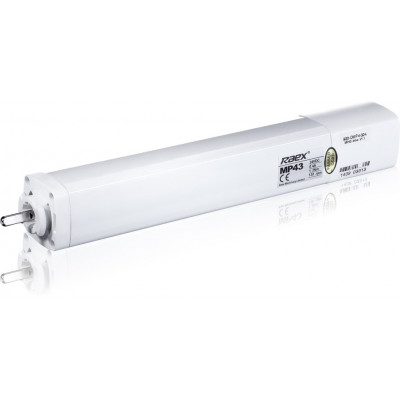

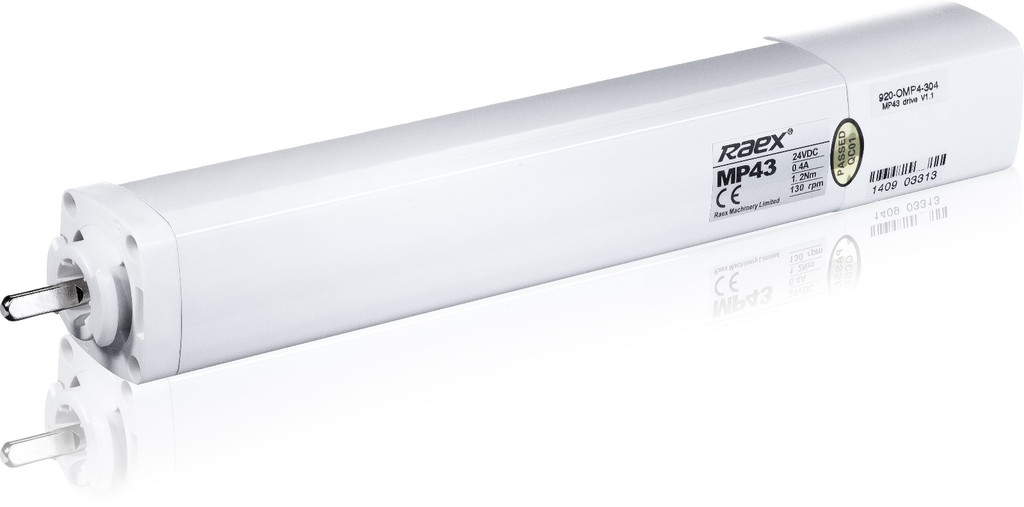

1.   一体化电窗帘电机

1.1. 产品介绍

         一个可以无线控制家里的窗帘的智能设备-窗帘控制器。在配套智慧家居网关主机连接物联网后，也可以通过移动app来远程控制的窗帘的开合。它内置Zigbee无线控制器。

1.2. 规格参数

尺寸:255*40*40mm如下图所示、（单位：mm）

参数：

供电方式：适配器24VDC；

频率：50/60Hz

通信协议：兼容ZigBee HA协议；

额定电流：0.4A；

扭矩(遥控)：1.2Nm

转速(直控)：130rpm

线速度：0.11m/s

持续运行时间：S3  50%

防护等级：IP41

绝缘等级：I.cl.E

静态功率：〈50mW；

发射功率：4.5dBm；

工作环境：温度：-10~50℃；

工作湿度：≤95%RH（不凝结）；

无线接收灵敏度：〈-90dBm。

1.3. 包装清单

    窗帘电机                       一个

    配套电源适配器    一个

    产品说明书          一份

1.4. 使用说明

1、加网

         在多功能网关开放网络的条件下，初次给窗帘电机上电即蓝灯闪烁，开始加网，蓝灯停止闪烁即加网成功。

2、复位

         短按按键4下（时间间隔小于1s），再接着长按一下，直到蓝灯闪烁，即复位完成，开始自动加网。

         复位量程：长按按键，等红灯亮后松开按键，再长按按键，直到导轨移动即量程复位，初次控制窗帘电机时，可自动匹配量程。

         请根据具体的使用场景，下载对应的app进行使用。请咨询代理商或者云隐科技有限公司客服下载app，并了解使用方法。

3、换向操作

         如果安装上后，发现开和关状态相反，则可以通过以下操作调整方向，先短按2下（1s一次），再长按2下（4s一次），每次按下红灯都会闪烁一下，操作完后电机会微动，设置完毕。

1.5. 安装说明

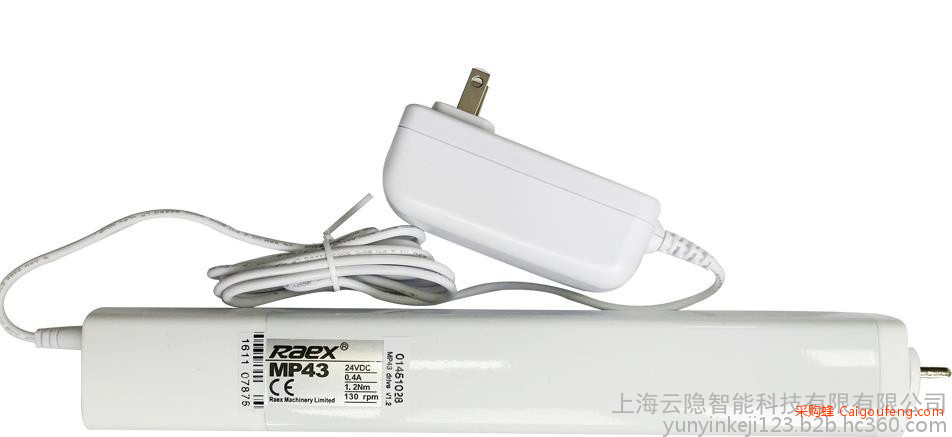

         1、打开一体化电窗帘电机包装盒，取出电源适配器和电机。

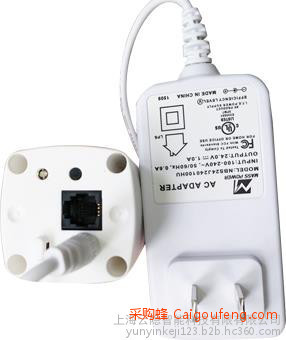

         2、将电源适配器插入电机对应的电源接口，如下图所示：

         3、将电机插入窗帘导轨即可完成设备安装，再根据软件配置方法配置好窗帘电机，
